5V升壓充電12.6V鋰電池方案.

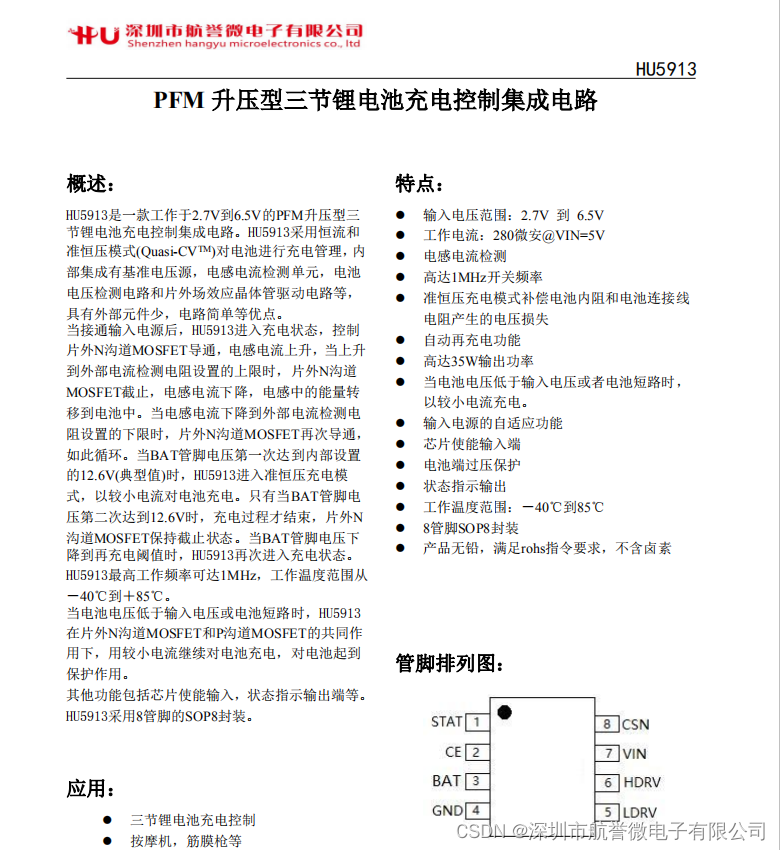

在日常生活當中，5V升壓12.6V芯片有很多選型，但5V升壓充電12.6三節充電管理IC市面相對要少，HU5913一款5V升雙節鋰電池7.4V充電管理芯片HU5913,芯片采用外置MOS管，通過電阻來設計充電電流的大小，可匹配市面所有的5V適配器，升壓效率高達百分之90以上，最大充電電流4A

1.下面介紹芯片的特點

輸入電壓范圍： 2.7V 到 6.5V

工作電流： 280 微安 @VIN=5V

電感電流檢測

高達 1MHz 開關頻率

準恒壓充電模式補償電池內阻和電池連接線

電阻產生的電壓損失

自動再充電功能

高達 35W 輸出功率

當電池電壓低于輸入電壓或者電池短路時，

以較小電流充電。

輸入電源的自適應功能

芯片使能輸入端

電池端過壓保護

狀態指示輸出

工作溫度范圍：－ 40 ℃到 85 ℃

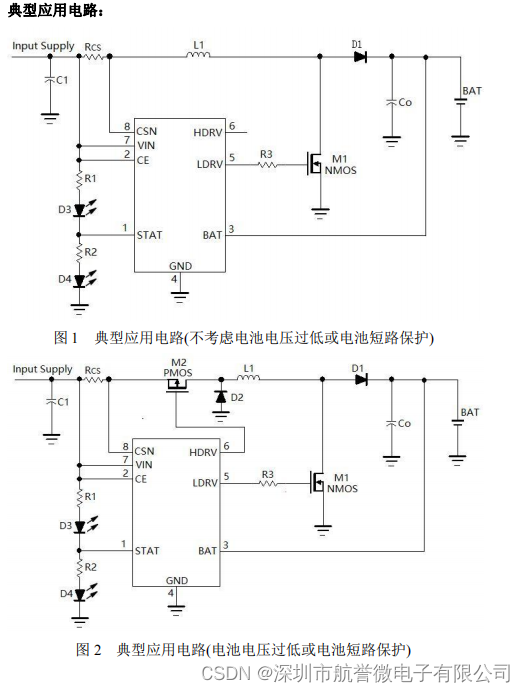

2.芯片的設計運用圖

3.芯片線路N MOS和二極管的選擇

1.HU5913需要使用一個外部 N 溝道場效應晶體管。選擇場效應晶體管應考慮最高電池電壓，電感電流，開

啟電壓，導通電阻和柵極總電荷等因素。 MOS 場效應晶體管的擊穿電壓應該大于最高電池電壓；較低的

導通電阻和較低的總柵極電荷 (Qg) 有助于提高效率；開啟電壓要保證 MOS 場效應晶體管在工作電壓最低

端仍能完全導通。

2.二極管的選擇

為了提高效率，在圖 1 和圖 2 中的二極管 D1 的正向?qū)妷阂M量低，最好使用肖特基二極管；二極管通

過電流能力要比充電電流大；擊穿電壓要大于最高電池電壓。

圖 2 中的二極管 D2 只在輸入電壓大于電池電壓的情況下才使用，此時電感電流明顯降低。所以二極管 D2

的正向?qū)妷阂M量低，最好使用肖特基二極管；二極管通過電流能力要比電感電流大；擊穿電壓要大于最高輸入電壓。
