LED驅動芯片PT4115.

PT4115綠色照明LED燈驅動電路。PT4115是一款連續電感電流導通模式的降壓恒流源，它具有較寬的直流8V到30V輸入電壓范圍，擊穿電壓>45V，輸出200mA--1200mA恒定直流，可滿足驅動點亮1-7顆串聯的大功率LED或N顆串并聯的小功率LED，驅動恒流大小可按應用方案設定。

大電流，小封裝，高亮度的LED驅動芯片

● 寬電壓輸入，輸入電壓為6-30V

● 輸出恒定電流最大可達1.2A

● 極少的外圍電路個數，總計不超過五顆

● DC電壓或PWM控制亮度變化

● 高達1MHZ的開關頻率

● 輸出電流精度可達+-5%

● 效率高達97%

● 內部具有開路保護功能

● 廣泛應用于MR-16等產品上，最大輸出功率可達20W

性能特點

PT4115應用特點

1. 電感越大、工作頻率越低，恒流效果越好。

2. 輸出電流越大，需要電感值越小， 電感選擇比較方便。

3. 輸出電壓越高，效率越高，5顆1W串聯比1顆5w效率要高。

4. 通常電感越大，功率開關的開關損耗越小，但是DCR會變大，對應電感損耗變大。

5. 反饋電壓100mV，功率開關導通電阻尼損耗業界最小。

6. 效率為0．6Q，也比較小，比一般產品高。

7. 內部含有過溫保護功能，外部可以設計過溫保護，對LED有雙重保護。

8. 采用SOT89 -5封裝，熱阻僅為45 ℃/w，散熱特性很好。

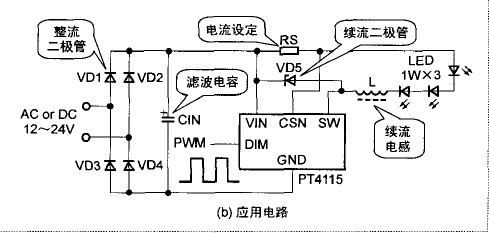

PT4115應用電路

電路工作原理分析

它是12～24V電壓范圍里交直流兩用的，VD1～VD4組成整流橋，這個橋有兩個功能，若輸入是交流電源，就把交流整流成直流；若輸入是直流電源，起極性轉換作用，即無論輸入電源的極性如何，都能保證電路正常工作。CIN是濾波電容，把脈動直流變換成平滑的直流。R 是取樣電阻，它決定恒流源的絕對精度。L把100kHz的脈沖電流變換成三角波電流，它的電感量會影響工作電壓范圍內恒流源的穩定性。VD5是續流二極管，在芯片內部MOS管處于截止?fàn)顟B(tài)時為儲存在電感中的電流提供放電回路。由于工作在高頻脈沖狀態 ，VD5應選用正向壓降小，恢復速度快的肖特基二極管。芯片的DIM端可外接PWM脈沖或直流電壓調光，也可以接熱敏電阻作輔助溫度控制和自動亮度控制。如果不使用這些功能，則DIM端懸空。
