電動牙刷PCBA方案開發

一、產品介紹

1.1、專用鋰電保護芯片，具有多重保護功能；

1.2、專用馬達驅動芯片驅動電機，模式切換過度平穩，降低噪聲分貝；

1.3、支持多種聲波模式切換，三檔固定頻率模式，兩檔變頻模式具備美白、按摩、輕柔燈模式；

1.4、多樣指示燈提示，直觀顯示當前狀態；

1.5、超低功耗待機，電池可滿足日常刷牙使用長達30天（典型容量3.7V 800mAh）；

1.6、具備記憶功能，可自動保存上次工作狀態；

1.7、智能無線充電，電池端充電電流可以達到130mA以上，充電時間短，使用時間長；

1.8、兼具無牙刷檢測、滿電檢測、過充、過放、過流等多重安全保護；

1.9、具備旅行模式，避免外出旅行在狹小運輸空間內誤觸發開機。

二、產品圖片

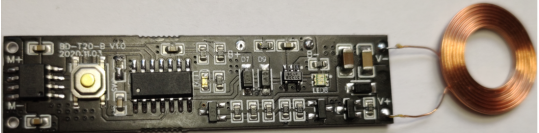

接收板                                          發射板

三、產品特點

3.1、兼容性強，支持多種聲波電機；

3.2、工作穩定，工作效率高，待機時間長；

3.3、采用磁懸浮聲波電機驅動，噪音低，壽命長久，動力強勁；

3.4、工作安全性高，具備多種保護機制。

四、規格參數及功能說明

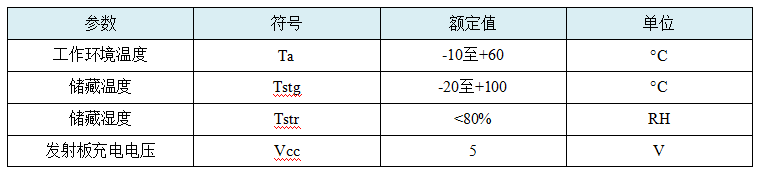

  4.1、最大額定值

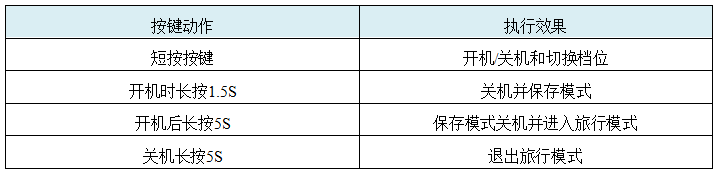

  4.2、按鍵功能

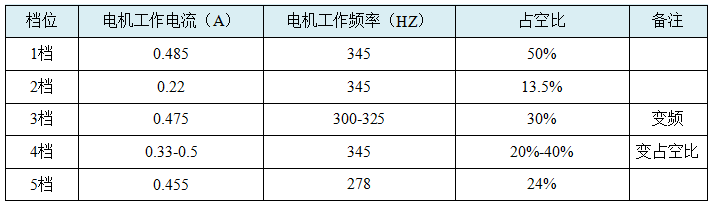

  4.3、電機工作電流及頻率

  條件：BAT：3.6V4.3、電機工作電流及頻率

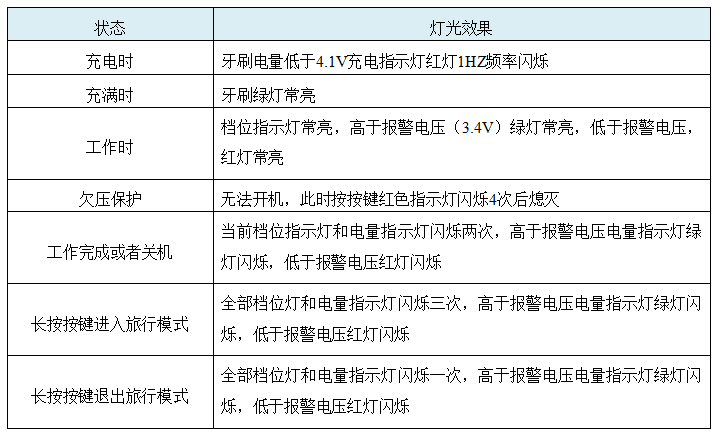

  4.4、LED狀態指示

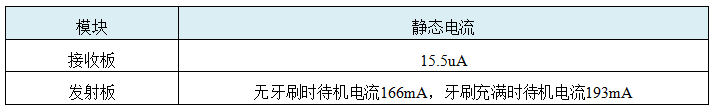

  4.5、待機功耗

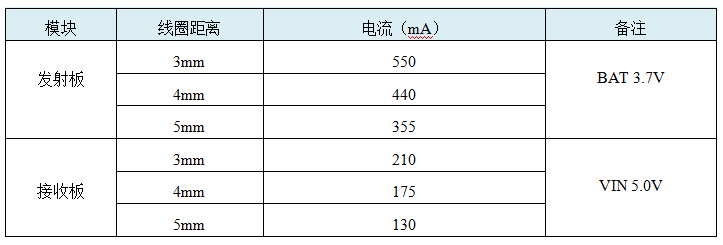

  4.6、 發射板與接收板充電電流

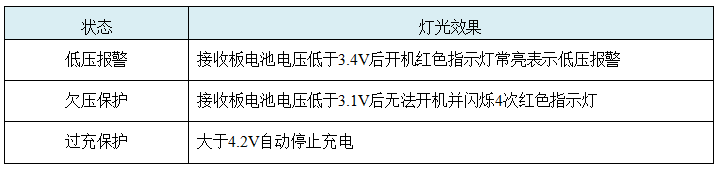

  4.7、保護功能

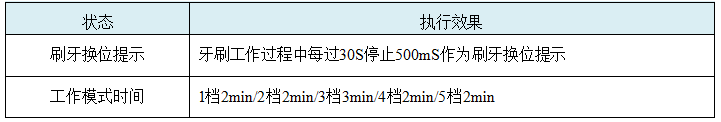

  4.8、牙刷其他工作狀態

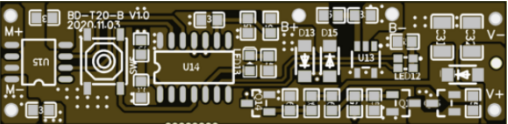

五、PCBA

  5.1、接收板

  5.2、發射板
